- 商品名稱：TRVVP37x0.75屏蔽拖鏈控制電纜
- 添加時間：2026-06-15 17:25:34
- 電 話：13865813618
郵 箱：229877070@qq.com

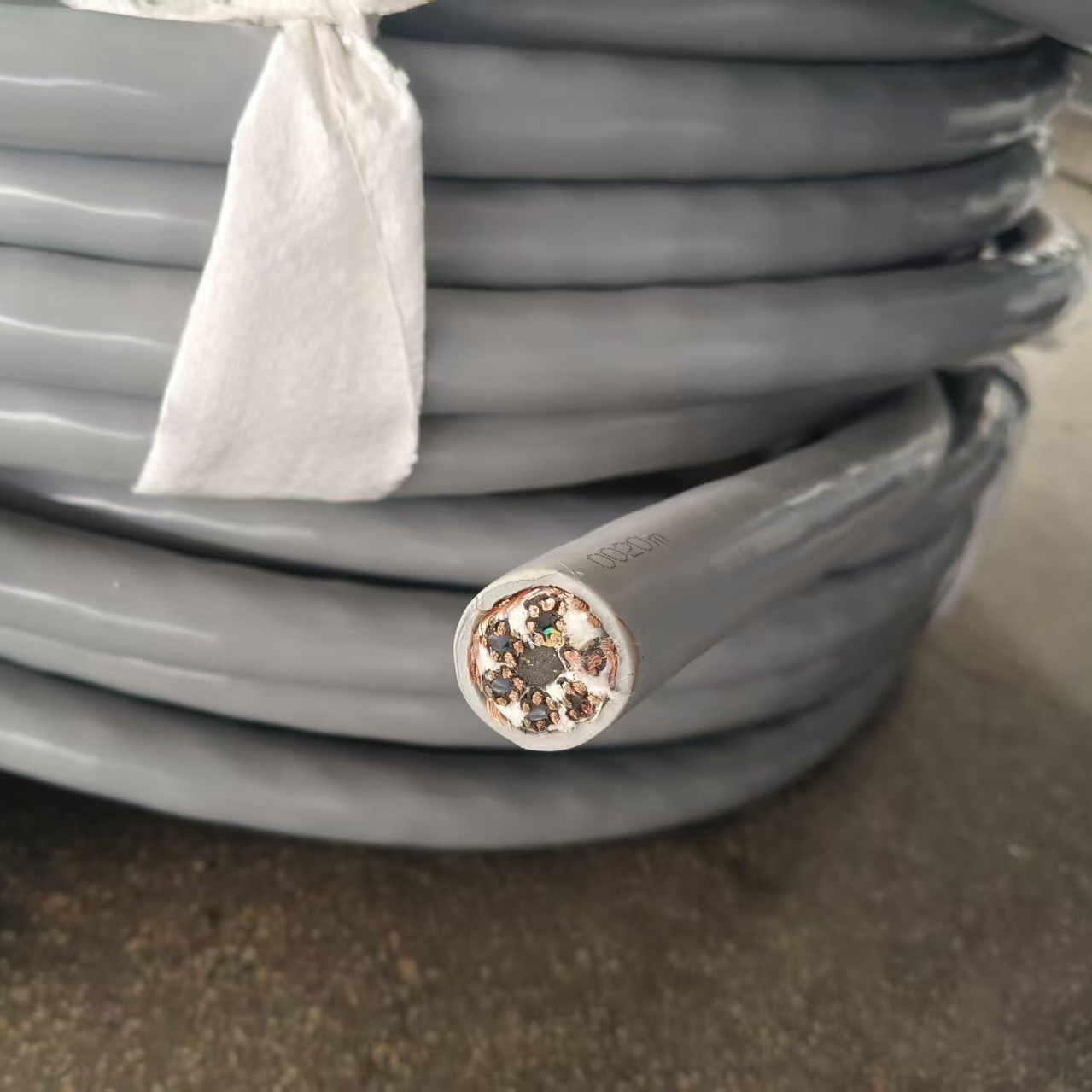

TRVVP37x0.75屏蔽拖鏈控制電纜
電纜結構
導體：多股超細無氧銅精絞（Class 6），20℃直流電阻≤25.8Ω/km，反復彎折不易斷芯
絕緣：高強度改性 PVC 絕緣，線芯黑色絕緣 + 白色數字編碼（1~37），方便現場接線識別
成纜結構：多層反向絞合 + 無紡布填充，抗扭轉、防線芯擠壓變形，提升拖拽穩定性
屏蔽層：鍍錫銅絲編織屏蔽，編織密度≥80%，可有效抑制變頻器、伺服電機高頻干擾，避免控制信號誤觸發
外護套：黑色耐磨耐油改性 PVC 護套，耐機床切削液、機油、輕微摩擦磨損
電氣參數
額定電壓：300/500V
測試電壓：2000V
使用溫度：移動敷設 -5℃～+70℃；固定敷設 -30℃～+70℃
參考外徑：約17.5～18mm
參考重量：約 530kg/km
拖鏈***小彎曲半徑：常規≥7.5 倍電纜外徑；長行程高速建議≥10 倍外徑
往復彎曲壽命：標準款≥500 萬次，高端耐磨款可達 1000 萬次
敷設移動速度：≤3m/s
安全載流量：?jiǎn)涡境Ｒ?guī)敷設約 13A 左右（多芯密集敷設需降容使用）
應用場景
數控機床、龍門加工中心、折彎?rùn)C(jī)等設備拖鏈多路控制線路
自動化流水線、機械手、AGV 小車、包裝印刷機械移動控制柜連接線
伺服、變頻器周邊強電磁干擾工況下的 PLC 多路信號傳輸
大型測試設備、起重設備、倉儲立體庫移動控制線纜
